一、概述

選擇性催化還原反應（SCR）是在鍋爐尾部煙道中280℃~420℃的煙溫部位，噴入氨水或者尿素作為還原劑，與煙氣充分混合，在特定催化劑作用下，還原劑有選擇地將煙氣中的NO、NO2還原成無毒無污染的N2和H2O，從而去除煙氣中的NOx。催化劑的選型，基于豐富經驗積累下的CFD和物理流場模型，脫硝反應器設計專利技術，氨混合系統。

二、工作原理

SCR脫硝系統是通常使用液氨、氨水溶液或者尿素作為還原劑，還原劑用罐裝卡車運輸，以液體形態儲存于氨罐

中，其中尿素需要熱解或水解生成氣態氨。液態氨在注入SCR系統煙氣之前經由蒸發器蒸發汽化。氨和稀釋空氣混合，

通過噴氨格柵噴入SCR反應器上游的煙道中與煙氣均勻充分地混合，然后通過催化劑模組，在催化劑表面發生反應，

合成氮氣和水蒸汽，從而達到去除煙氣中的NOX的目的。催化劑在反應過程中不會消耗，其作用是使得NH3與NOx的

化學反應能夠在低溫（280～420℃）下進行，使得SCR大的脫硝率可以大于80％，并且使NH3的消耗量達到優化。

三、產品特點

1.技術成熟、應用廣泛。

2.脫氮效率80~90%，高可達95%。

3.能有效抑制SO₂+O₂→SO₃，轉化率小于1%，降低吸收塔出口腐蝕。

4.SCR脫硝系統氨逃逸量小于3ppm，使還原劑的耗量達到優化。

5.反應后副產物為氮氣和水，沒有二次污染。

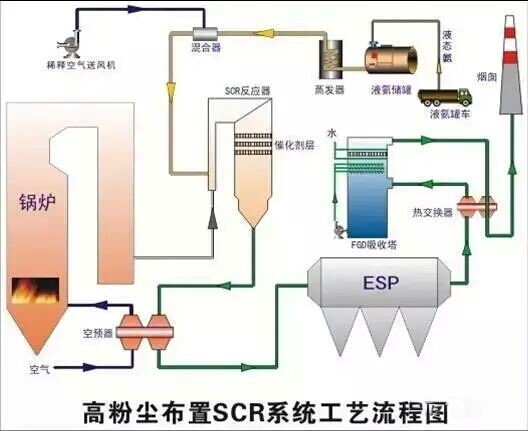

四、工藝流程圖

五、催化劑

SCR催化劑采用蜂窩催化劑，采用模塊化設計。催化劑的主要性能：

1.催化劑在化學壽命期內正常工況條件下滿足反應器出口NOx濃度＜100mg/Nm3，氨的逃逸率＜5ppm；

2.催化劑能滿足煙氣溫度不低于設計運行溫度（270℃）的情況下長期運行，同時應能承受短時運行溫度為450℃

的考驗（每年不超過3次，每次不超過5小時），而不產生任何損壞；

3.催化劑模塊設計有效防止煙氣短路的密封系統，密封裝置的壽命不低于催化劑的壽命；

4.催化劑化學壽命不小于26000小時，機械壽命不低于80000小時，可再生利用。
